Lityum temir fosfat (LiFePO4) energiya saqlash tizimlarini (ESS) tijorat va sanoat (C&I) tarmoqlarida joylashtirish qat'iy operatsion chegara talablariga duch keladi. LiFePO4 kimyosi nikel{3}}marganets-kobalt (NMC) variantlari bilan solishtirganda o'ziga xos termal barqarorlikni namoyish qilsa-da, hujayra nomutanosibligi, termal tarqalish va boshqaruv topologiyasi kamchiliklari hali ham aktivlarning uzoq umr ko'rishiga tahdid solmoqda.
Optimal kuchlanish oynasidan tashqarida (2,5V dan 3,65V gacha) ishlaydigan bitta hujayra mahalliy degradatsiyaga olib kelishi mumkin, bu esa 1500 tsikl davomida foydalanish mumkin bo'lgan paket hajmini 35% gacha kamaytirishi mumkin. Bundan tashqari, noto'g'ri issiqlik monitoringi mahalliy isitish hodisalarini xavf ostiga qo'yadi, bu esa tizimning kutilmagan ishdan chiqishiga va ishlamay qolishiga olib keladi.
Uzoq muddatli saqlash narxini (LCOS) himoya qilish uchun EPC pudratchilari va loyiha menejerlari mustahkam, koʻp qatlamli Batareya boshqaruv tizimi (BMS) arxitekturasini talab qiladi. Ushbu tahlil LiFePO4 paketining barqarorligi- uchun asosiy boshqaruv mexanizmlari, muvozanat topologiyalari va diagnostika protokollarini tavsiflaydi.
Texnik tahlil: asosiy xavfsizlik mexanizmlari va arxitekturasi

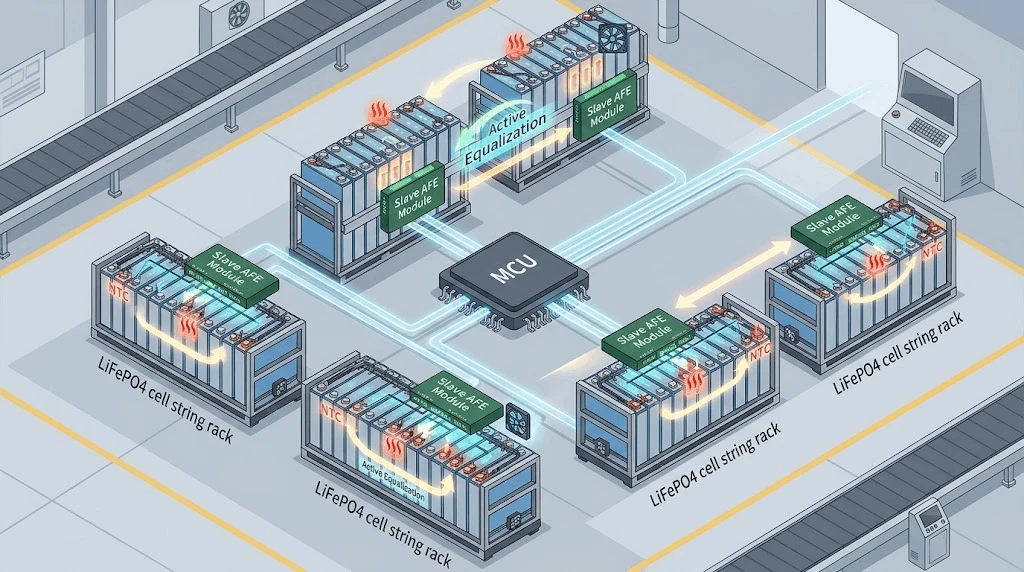

Bardoshli BMS taqsimlangan asosiy{0}}tomon arxitekturaga tayanadi. Analog Front{2}}End (AFE) ICs to'g'ridan-to'g'ri hujayra guruhlarini kuzatib boradi, telemetriyani ajratilgan CAN avtobus interfeyslari orqali markaziy MCUga uzatadi.
1. Hujayra-Darajadagi kuchlanish monitoringi va chegara kalibrlash
Nozik kuchlanishni sezish uchun < ± 2 mV signal bardoshliligi bilan ajratilgan AFE kanallari kerak. Standart LiFePO4 deşarj egri chiziqlari 30% va 80% Zaryadlanish holati (SOC) oralig'ida juda tekis kuchlanish platosini ko'rsatadi, bu esa ochiq zanjirli kuchlanish (OCV) usullarini holatni baholash uchun etarli emas. Yuqori darajali BMS ±2 ichida SOCni aniq kuzatish uchun Kulon hisoblashni kengaytirilgan Kalman filtri (EKF) algoritmlari bilan birlashtiradi. Himoya parametrlarining chegaralari MCU mikrodasturining kechikishidan qatʼiy nazar bajarilishini taʼminlash uchun AFE darajasida apparat-qoʻllanilishi kerak:
Haddan ortiq-kuchlanishni kesish (OVC):3,65 V (hujayra darajasi) / Kechikish:<10 ms
Haddan ortiq-kuchlanishni tiklash: 3.45V
-Kuchlanishdan past kuchlanish (UVC):2.50V (hujayra darajasi) / Kechikish:<10ms
-Kuchlanishni tiklash:2.80V
2. Faol hujayra muvozanat topologiyalari
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), faol muvozanat talab qilinadi.
Faol tizimlar ikki yoʻnalishli shahar-konvertorlar yoki sigʻimli kommutatsiya tarmoqlaridan zaryad va zaryadsizlanish davrlarida yuqori{2}}kuchlanishli hujayralardan pastroq{3}}kuchlanishli hujayralarga oʻtkazish uchun foydalanadi. 2A va 5A o'rtasidagi muvozanat oqimlarini yoqish orqali faol topologiyalar katta hujayra qatorlari bo'ylab sig'imning o'zgarishi natijasida sig'im yo'qotilishini yumshatadi va aktivning hayot aylanishi davomida foydalanish mumkin bo'lgan energiya rentabelligini yaxshilaydi.
3. Issiqlik boshqaruvi va bashoratli diagnostika
Modul bo'ylab harorat o'zgarishi 3 darajadan oshmasligi kerak. BMS 4 seriyali hujayra uchun kamida 1 datchik nisbatida konfiguratsiya qilingan salbiy harorat koeffitsienti (NTC) termistorlaridan, shuningdek MOSFET va asosiy shinalarga ulangan qo'shimcha zondlardan foydalanadi.
O'rnatilgan dasturiy ta'minot dT/dt termal gradientlarini doimiy ravishda hisoblab chiqadi. Agar mahalliylashtirilgan hujayra haroratining o'zgarish tezligi daqiqada 1 darajadan oshsa, tizim mutlaq haddan tashqari -harorat chegaralariga (55 daraja zaryad / 60 daraja zaryadsizlanish) yetmasdan oldin diagnostika signallarini ishga tushiradi.
Sanoat standartlari va LCOSga ta'siri
Sanoat darajasidagi BMS ni tanlash{0}}to'g'ridan-to'g'ri loyiha moliyaviy ma'lumotlarini o'zgartirib, hayot aylanishini uzaytiradi va operatsion xarajatlarni (OpEx) kamaytiradi.
|
Parametr / xususiyat |
Standart tijorat BMS |
Ilg'or sanoat BMS arxitekturasi |
|
Balanslash arxitekturasi |
Passiv (50 mA−100 mA) |
Faol ikki-yo‘nalishli (2 A−5 A) |
|
Kuchlanishni aniqlashning aniqligi |
±10 mV |
±2 mV |
|
Aloqa protokollari |
Asosiy RS485 |
Ikki CAN avtobus / Modbus TCP / SNMP |
|
Nosozlik reaktsiyasi vaqti |
<100 ms |
<2 ms (Hardware Interrupt) |
|
Termal sezish nisbati |
16 ta katak uchun 1 prob |
4 ta katak uchun 1 prob + shina monitoringi |
|
Dizayn hayotiy tsikli |
3000 tsikl (80% SOH) |
6000–8000 tsikl (80% SOH) |
LCOS ta'sirini tahlil qilish
8 000 sikl davomida 10 mV dan past bo'lgan hujayra nomutanosibligini saqlab qolish orqali faol{4}}balanslashtiruvchi BMS izolyatsiyalangan past kuchlanishli hujayralar tufayli simlarning muddatidan oldin o'chib ketishining oldini oladi. Ushbu qobiliyat darajalashtirilgan saqlash narxini (LCOS) kamaytiradi:
· Foydalanish mumkin bo'lgan quvvatni saqlash:"Eng zaif havola" effektini oldini oladi, string hajmini nominal reytingga yaqin tutadi.
· Qisqartirilgan almashtirish davrlari:Yacheyka modullarini almashtirishni talab qilmasdan, paketning umumiy xizmat muddatini 10 yildan ortiq uzaytiradi.
Tizim integratsiyasi va muvofiqligi

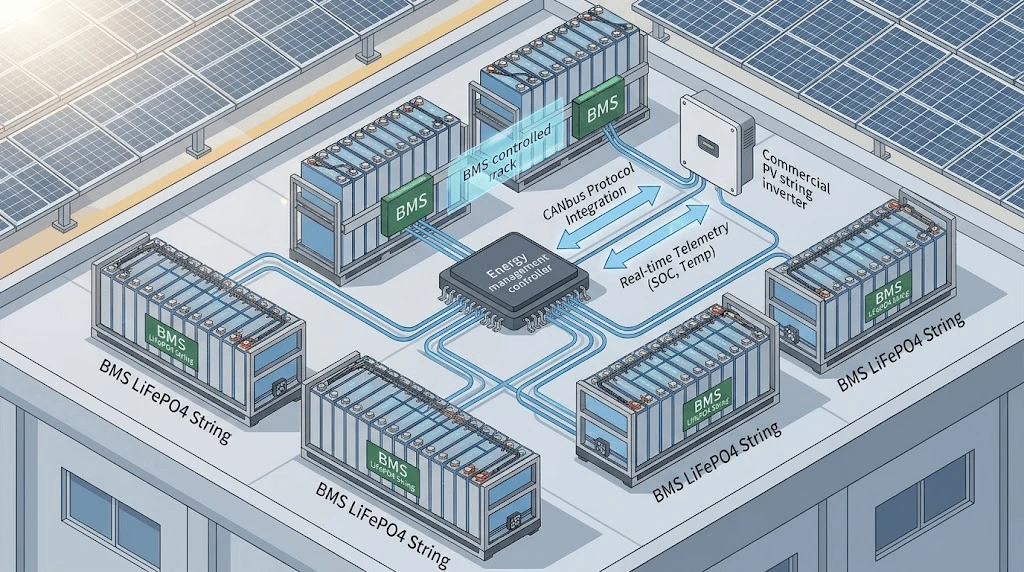

Mos keladigan BMS yuqori oqim quvvatini konvertatsiya qilish tizimlari (PCS) va quyosh zaryadini nazorat qilish moslamalari bilan uzluksiz interfeysga ega bo'lishi kerak.
kabi tijoriy saqlash echimlarini qo'llashda25,6V 100Ah energiyani saqlash moduli, sanoat aloqalari past -kechikish muddati CAN bus 2.0B va Modbus RTU protokollariga bog'liq. BMS real vaqtda dinamik ish chegaralarini inverterga uzatadi:
To'lov oqimi chegarasi (CCL):Maksimal hujayra kuchlanishi va ichki harorat asosida dinamik ravishda sozlangan.
Chiqarish oqimi chegarasi (DCL):Minimal hujayra kuchlanishi, harorat va mavjud SOC asosida sozlangan.
Ushbu yopiq halqa aloqasi inverterni termal yoki kuchlanish chegaralari buzilishidan oldin chiqishni gazni bostirishga majbur qiladi, bu esa og'ir yuk rejimlarida tizimning qattiq o'chirilishini oldini oladi.
Sifat nazorati va global muvofiqlik
Sanoat xavfsizligini ta'minlash global sinov standartlariga tasdiqlangan rioya qilishni talab qiladi.
UL 1973:Statsionar ilovalarda ishlatiladigan batareyalar uchun xavfsizlik standarti. Nosozlik sharoitida strukturaning yaxlitligini, hujayraning saqlanishini va elektr xavfsizligini tekshiradi.
IEC 62619:Sanoat lityum batareyalari uchun funktsional xavfsizlik testlarini, shu jumladan termal qochib ketishni sinashni va boshqaruv blokining dasturiy ta'minot xavfsizligini tekshirishni talab qiladi.
BMT 38.3:Transport xavfsizligi sinovlari, jumladan, balandlik simulyatsiyasi, termal zarba, tebranish, zarba, tashqi qisqa tutashuv va majburiy tushirish.
Ishlab chiqarish sifatini nazorat qilish avtomatik{0}}liniya oxiri (EOL) sinovini o‘z ichiga olishi kerak. Har bir BMS platasi yakuniy yig'ilishdan oldin qisqa-elektron himoyasi tekshiruvidan, barcha o'lchov kanallari bo'ylab kalibrlash tekshiruvidan o'tadi va-ko'tarilgan issiqlik sharoitida (50 daraja) konditsionerda yonadi.
TSS
1. BMS qisqa tutashuv sharoitida issiqlik tarqalishining- oldini oladi?
BMS ikki darajali mudofaa strategiyasidan foydalanadi: birlamchi qisqa tutashuv apparati uzilishlari joriy chegaralar buzilganda < 100 mikrosekund ichida ultra{2}}tezkor qattiq{3}}holatni almashtirish/MOSFET uzilishlarini ishga tushiradi. Agar siz mexanik o'rni yoki kontaktor topologiyasidan foydalansangiz, ultra{6}}tezkor yarimo'tkazgichli sigortalar ikkilamchi jismoniy izolyatsiyani ta'minlaydi. Bundan tashqari, nazorat mikrodasturi dT/dt vektorlarini gazni chiqarish yoki issiqlik tarqalishidan oldin ichki qisqarishni aniqlash uchun nazorat qiladi.
2. Yuqori sig'imli LiFePO4 paketlarini xorijga jo'natish uchun logistika va xavfsizlik talablari qanday?
Barcha paketlar BMT 38.3 qoidalariga muvofiq sertifikatlangan bo'lishi va 30% dan 50% gacha bo'lgan zaryadlangan davlatga (SOC) jo'natilishi kerak. Paketlar uchun mustahkamlangan ichki izolyatsiya, qisqa tutashuv terminallari-himoyasi va namlik bilan yopilgan-ichki oʻramga ega boʻlgan BMT-xavfli yuklar sertifikati (9-sinf xavfli yuk) kerak. O‘z-o‘zidan zaryadsizlanishni oyiga < 0,5% ga cheklash uchun BMS tranzit paytida kam quvvatli -chuqur uyqu rejimiga o‘rnatilishi kerak.
3. Maxsus inverter protokollari uchun maxsus OEM/ODM BMS proshivka moslashuvi chegaralari qanday?
Moslashtirish chegaralari orasida CANbus/RS485 ramka tuzilmalarini o'zgartirish, maxsus Modbus registr manzillarini xaritalash, dinamik SOC/SOH hisoblash algoritmlarini sozlash va moslashtirilgan harorat/kuchlanish egri chiziqlarini sozlash kiradi. Jismoniy qatlam modifikatsiyalari tizim kuchlanish chegaralari (1000 VDC gacha) asosida qattiq holatdagi MOSFET kommutatsiyasi yoki tashqi kontaktor drayveri sxemalari oʻrtasida variantlarni tanlash imkonini beradi (1000 VDC gacha. Mikrodastur protokolini moslashtirish uchun standart muhandislik burilish odatda 2-3 haftani tashkil qiladi.
